블로그 매뉴얼 글: Brookfield DV-II+Pro 점도계 사용법 정리

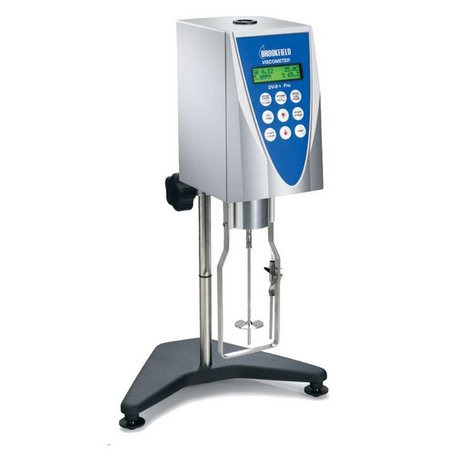

실험실에서 점도를 정확히 측정하기 위해 가장 많이 쓰이는 기기 중 하나가 Brookfield사의 DV-II+Pro 점도계다. 이 장비는 단순히 수치만 보여주는 기기가 아니라, 올바른 설치와 조작, 유지 관리까지 따라야 제대로 된 데이터를 얻을 수 있다. 여기서는 매뉴얼 내용을 기반으로 DV-II+Pro를 처음 사용하는 사람도 이해할 수 있도록 정리해본다.
설치와 준비
점도계를 사용하기 전에 가장 먼저 해야 할 일은 설치다. 기기는 반드시 전용 스탠드에 고정해야 하며, 수평 조정 나사를 통해 기포 수준계의 버블이 중앙에 오도록 맞추어야 한다. 이는 측정값의 신뢰성을 확보하기 위한 기본 전제 조건이다. 전원 케이블을 연결하기 전에는 반드시 후면 스위치가 꺼져 있어야 하며, 접지는 필수다. 접지가 되지 않으면 전자 회로가 손상될 수 있다.
. 전원을 켠 뒤에는 기기가 안정화될 수 있도록 최소 10분 정도 예열 시간을 갖는 것이 좋다.
초기화와 Autozero
DV-II+Pro는 전원을 켤 때마다 자동으로 초기화 과정(Autozero)을 수행한다. 이때 화면에는 펌웨어 버전과 모델명이 표시되며, 이후 스핀들을 제거하라는 메시지가 나온다. 사용자는 스핀들을 분리한 뒤 아무 키나 눌러야 Autozero가 시작된다. 약 15초 정도 후 다시 스핀들을 장착하라는 지시가 나오면 장착 후 키를 누르고 기본 화면으로 들어가면 준비가 완료된다.
스핀들 선택과 장착
점도 측정의 핵심은 스핀들이다. 모델에 따라 제공되는 스핀들 세트가 다르며, LV 모델은 4개, RV 모델은 6개가 제공된다. 스핀들은 좌나사(왼쪽 방향으로 돌려서 고정) 구조이므로 장착 시 방향에 주의해야 한다. 스핀들의 표면과 하부 샤프트 접촉면은 항상 깨끗하게 유지해야 하며, 이면이 오염되면 회전이 흔들려 측정 오차가 발생할 수 있다. 스핀들을 교체하거나 장착할 때는 반드시 모터가 꺼진 상태여야 한다.
속도 설정과 측정
속도는 54단계가 준비되어 있으며, 화살표 키를 이용해 원하는 RPM을 선택할 수 있다. 일반적으로 점도가 높을수록 작은 스핀들과 느린 속도를, 점도가 낮을수록 큰 스핀들과 빠른 속도를 사용하는 것이 원칙이다. 선택한 속도를 확정하려면 SET SPEED 키를 눌러야 하며, 측정을 시작하면 일정 시간 동안 수치가 안정화될 때까지 기다린 후 값을 읽는다. 안정화 시간은 샘플의 특성과 속도에 따라 달라진다.
표시 항목과 단위
기본적으로 점도는 cP(centipoise) 혹은 mPa·s 단위로 표시된다. 필요에 따라 전단 응력(Shear Stress), 전단 속도(Shear Rate)로 전환할 수 있으며, 이는 SELECT DISPLAY 키를 사용한다. 단위 체계는 CGS와 SI를 선택할 수 있는데, 실험실 규정이나 데이터 활용 목적에 따라 일관되게 사용하는 것이 중요하다.
자동 범위와 경고
ENTER/AUTORANGE 키를 누르면 현재 설정된 스핀들과 속도에서 얻을 수 있는 최대 점도를 확인할 수 있다. 이는 측정 조건이 적절한지 판단하는 데 유용하다. 만약 토크 값이 100%를 초과하면 화면에 EEEE가 표시되며, 이 경우 스핀들이나 속도를 바꾸어야 한다. 반대로 토크가 10% 미만으로 떨어지면 정확성이 낮아지므로 측정 조건을 조정하는 것이 좋다.
청소와 유지 관리
측정이 끝나면 반드시 스핀들을 분리해 세척해야 한다. 스핀들은 스테인리스 재질로, 샘플 성분에 맞는 적절한 용매와 부드러운 천으로 닦는다. 기기 본체와 키패드는 마른 천으로만 닦으며, 용매 사용은 금지다. 과도한 힘을 가하면 스핀들이 휘어져 측정 불량이 생기므로 주의해야 한다.
Brookfield DV-II+Pro 점도계는 정밀한 측정을 가능하게 해주는 장비이지만, 올바른 설치와 초기화, 스핀들 선택, 속도 설정, 청소 관리가 전제되어야 한다. 특히 Autozero와 스핀들 관리, 토크 범위 확인은 반드시 지켜야 하는 핵심 절차다. 이 장비를 정확히 다루면 단순 수치가 아니라 시료의 유동 특성까지 분석할 수 있으며, 이는 품질 관리와 연구 개발 과정 모두에서 큰 가치를 제공한다.
