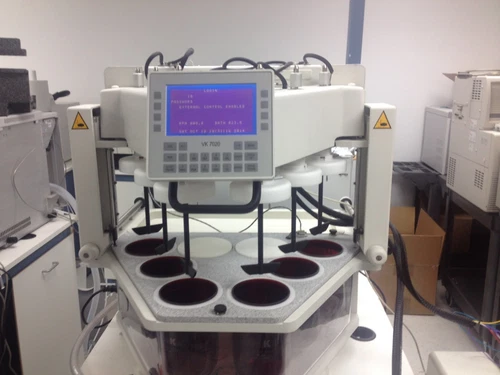

VK7020 / 7020S / 7025 Dissolution Tester VK 8000 작동 방법 매뉴얼 공유

1) RPM SET : 10~250RPM 입력가능.



2) BATH TEMPERATURE SET POINT : 20.0 ~ 55.0℃ 입력가능.



3) VOLUME : 450 ~ 1050mL 입력가능.



4) APPARATUS :

Baskets, Paddles, Paddle Over Disk and Rotating Cylinder 중 선택 입력.



5) SAMPLE POINT ALARM

① Sample Point Alarm 기능을 사용하지 않을 시에는 00:00를 입력하지 말고

DISABLE을 선택하여야 한다.

② Sample Point Alarm 기능을 사용할 때에는 DDM과 Cannula의 작동을 위해

충분히 차이가 나도록 시간을 입력해야 한다. ( 최소 3분 )

③ Alarm을 중지 시키고자 할 때에는 CLEAR키 이용.



6) USE ALTERNATE / STANDARD START HEIGHT

기기가 Basket or Rotating Cylinder처럼 높이를 조정할 필요가 있을 때만 사용됨.

Vessel Temperature가 위와 같이 화면 아래 부분에 표시된다.



SELECT ALL : 전체 Probe를 상하로 이동하는 기능.

INDIVIDUAL PROBE : 지정한 Vessel의 온도를 Check 하고자 할 때

SELECT POSITION에서 Vessel No.를 입력하고 사용.



2. BATH TEMPERATURE SET POINT

20 ~ 55℃ 입력가능.



3. DELAYED HEATING

예약 Bath Heating 기능

1) 시간 hh:mm:ss(24시간단위)을 입력하고 ENTER

2) 온도 설정 후 ENTER

3) TIME TO HEATING START 라고 Display되고, 시간 hh:mm:ss도 카운트다운 된다.



1) SELECT METHOD

List Methods를 참조하여 1에서 24번까지 입력된 Method를 선택하는 기능.



2) LIST METHODS

Edit되어 있는 Method를 list한다.



3) PRINT METHOD

지정한 Method를 print한다.



4) LOT / BATCH DATA

Lot ,Batch 등 추가정보 입력기능.



5) INSTANT START

이 key를 누르면 즉시 start된다.



6) DELAY START(VK7025 Model만 사용)

만약에 Paddle, DDM, Autosampler를 사용한다면, 예약 용출을 할 수 있다.



7) VESSEL TEMP START(VK7025 Model만 사용)

Vessel의 온도를 설정하여 사용할 때 이용.

Bath의 온도는 Vessel의 설정온도로 될 때 까지 조절된다.



8) WAIT EXTERNAL START

외부 장치(예를 들어 Waters Millennium System)에서 Start 신호를 줄 수 있는 기능.







5. METHOD EDITOR



1) MODIFY METHOD

입력되어 Method를 Modify할 경우에 사용

1> METHOD : Method Name 입력.

2> APPARATUS :

Baskets, Paddles, Paddle Over Disk and Rotating Cylinder중 선택.

3> RPM SET : 10 ~250 RPM 입력가능.

4> BATH TEMPERATURE SET POINT : 20.0 ~.55.0℃ 입력가능



5> SAMPLING SET UP

① 다른 maker의 Fraction Collector가 연결되어 있을 경우에 사용한다.

연결되어 있으면 ENABLE로 설정하여야 한다.

② SET CANNULA DOWN TIME : Vessel에 Cannula가 머물러 있는

시간 입력.(최소 1분)

③ AUTOTEMP (설치되어 있을 경우에만 사용) : ENABLE or DISABLE 선택.

④ VOLUME : Media의 Volume 입력. Volume은 Cannula를 내려 적당한 Sampling

위치로 맞추는데 사용되어진다.

⑤ SAMPLING POINT

ENABLE을 선택하면 SET SAMPLE POINT 와 SAMPLE POINT ALARM이

표시된다.

SET SAMPLE POINT : 시료를 취하는 횟수와 시간을 입력한다.

(Sample point 시간을 Test length보다 크게 잡으면 다음 메시지가 표시된다.

SAMPLE POINT IS GREATER THAN METHOD LENGTH.

METHOD LENGTH WILL BE ADJUSTED PRESS ANY KEY TO CONTINUE.

Sample point의 시간으로 Test Length가 자동적으로 맞춰진다.)

SAMPLE POINT ALARM : Sample point 보다 앞에서 Alarm 소리가 나도록

Sample point time전에서 Alarm이 나도록

interval time을 입력.



6> CONTROLLING THE DOSAGE DELIVERY MODULE (VK7025 Model만 사용)

DDM이 설치되어 있으면 ENABLE 선택.



7> TEST LENGTH : 최대 999: 59 : 59 입력가능.



8> MENU 2

① FINAL SPIN RPM : 10에서 250RPM 입력가능.

② FINAL SPIN TIME : 최대 999:59:59 입력가능.

③ SAMPLE VESSEL TEMP (AutoTemp가 설치되어 있을시 사용됨)

Initial & Final vessel temperature를 설정한다.

④ ALARM POINT 000:00:00



2) COPYING METHODS

입력되어 있는 지정한 Method를 복사할 경우에 사용



3) STORING METHODS

Edit한 Method를 저장할 경우에 사용

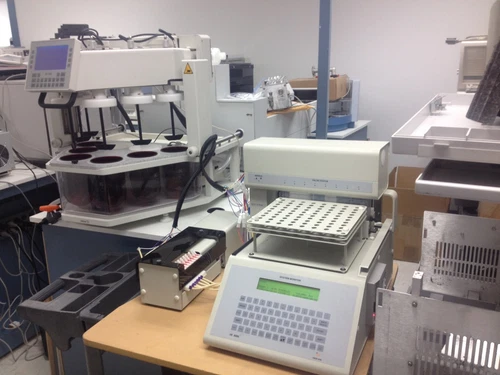

VK 8000 Sampling Station 작동 방법



전처리 과정





1. 용출액은 따로 규정된 온도로 미리 가온하여 필터링 한다.

(미리 가온하여 Vessel 안에 용출액을 넣으면 Vessel 내에 온도차이로 수반되는

기포의 생성을 막아서 용출율의 오차를 줄일 수 있다.)



2. Vessel의 사용개수에 따라 Bath에 새겨진 눈금 높이까지 물을 채운다.



3. VK7020 Monitor에서 Bath의 온도를 확인하고 정해진 온도로 되지 있지 않으면

MANUAL OPERATION의 BATH TEMPERATURE SET POINT를 선택하여 미리 Bath의 온도를

올려놓는다.

<Vessel의 온도가 규정된 온도로 되기 위해서는 규정온도보다 약간 높은 온도(규정

온도가 37℃ 이면 37.3 ~ 5℃ 정도)로 맞춘다.>



4. Vessel을 끼운다.



5. Baskets(제 1법) 또는 Paddle(제 2법) 위치를 조정한다.

Paddle 설치는 같이 들어온 25mm Height Spacer(Ball)를 사용하여 높이를 조절한다.

Basket은 Height Gauge를 사용하여 높이를 조절한다.



6. Lift 방향키를 이용하여 Paddle 또는 Basket축을 위로 올린 후 Vessel에 미리 가온한

용출액을 규정된 양 만큼 붓는다.

( Basket 방법의 사용 시 특히 Sample 투입 전에 Basket에 물이 묻지 않도록 주의한다.

Paddle법을 사용 시 투입 전에 Paddle을 Vessel에 담그고 Basket법을 사용 시에는

Vessel에 담그지 않고 Sample을 Basket에 넣고 Start를 하면 자동으로 Vessel에

잠긴다.)
