HPLC 시스템을 이해하는 일은 단순히 장비 이름을 아는 수준을 넘어, 왜 이 장비가 의약품 품질관리의 핵심 분석 도구가 되었는지 파악하는 과정과 같다. 실험실에서 HPLC를 처음 접했을 때 가장 먼저 느끼는 점은 이것이 단일 기계가 아니라 여러 모듈이 결합된 정밀 분석 플랫폼이라는 사실이다. 펌프 소리, 검출기의 램프 점등 여부, 소프트웨어 화면에 표시되는 압력 그래프까지 모든 요소가 유기적으로 연결되어 있다.
HPLC는 High Performance Liquid Chromatography의 약자로, 우리말로는 고성능 액체크로마토그래피라고 한다. 과거 유리 컬럼을 사용하던 개방형 크로마토그래피와 달리 스테인리스 스틸 칼럼과 고압 펌프가 도입되면서 고압 액체크로마토그래피라는 의미의 High Pressure Liquid Chromatography로도 불렸다. 그러나 단순히 압력이 높다는 개념을 넘어 분리 효율과 재현성이 크게 향상되었기 때문에 현재는 High Performance라는 용어가 일반화되었다. 실무에서는 LC라고 줄여 부르는 경우도 많다.
HPLC 시스템의 기본 구성 요소

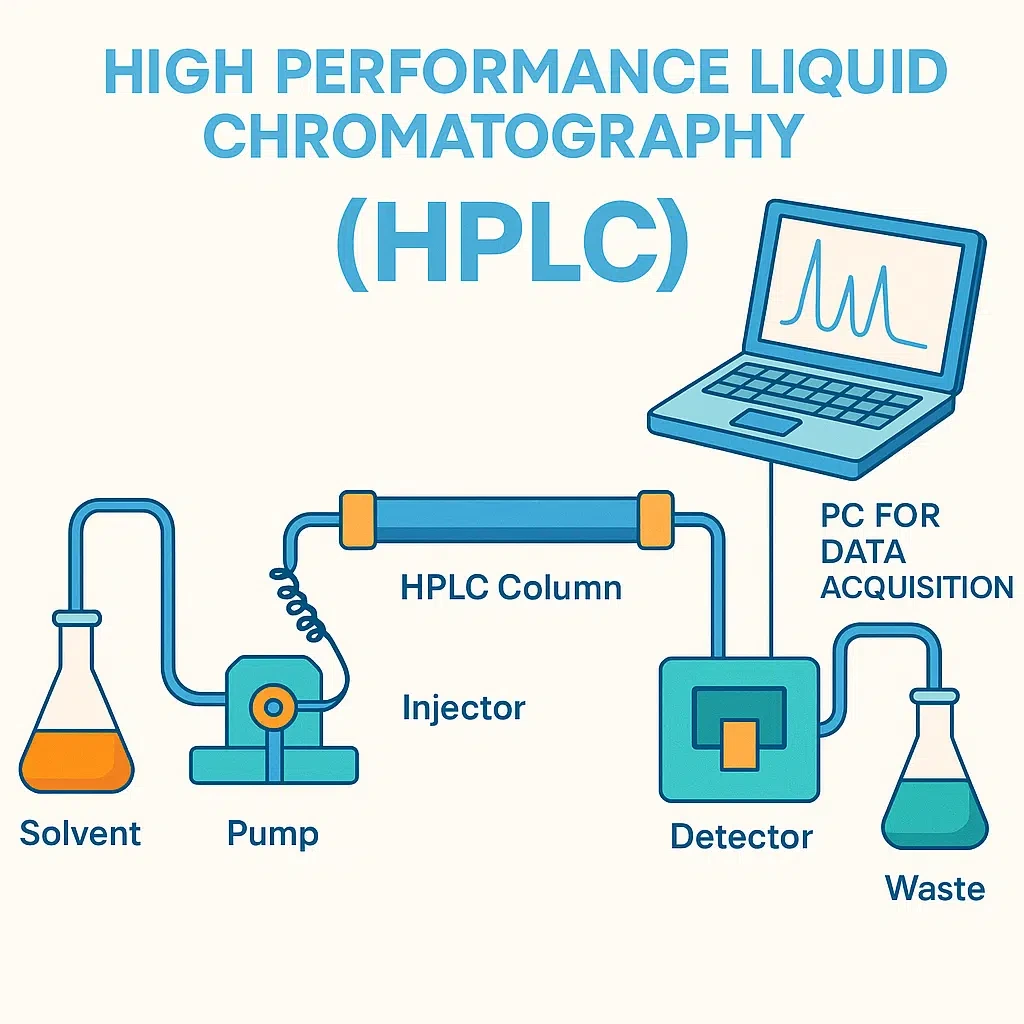

HPLC 시스템은 펌프, 주입기, 칼럼, 검출기로 구성된다. 이 네 가지 요소는 각각 독립적인 기능을 수행하지만, 실제 운용에서는 하나의 통합 시스템으로 작동한다.
펌프는 이동상을 일정한 유속과 압력으로 칼럼에 전달하는 역할을 한다. 고압 조건에서도 유속 변동이 거의 없어야 분석 결과의 재현성이 확보된다. 주입기는 시료를 정확한 부피로 이동상 흐름에 도입한다. 오토샘플러가 장착된 경우 다수의 시료를 자동으로 분석할 수 있어 제약 품질관리 환경에서는 사실상 필수 장비다.
칼럼은 분리가 실제로 일어나는 핵심 부위다. 충진제의 특성과 길이, 입자 크기에 따라 분리 효율과 분석 시간이 달라진다. 검출기는 칼럼을 통과한 성분을 전기적 신호로 변환한다. 가장 보편적인 방식은 UV 검출기이며, 성분의 자외선 흡광 특성을 이용한다.
이처럼 각 모듈이 유기적으로 연결되어 있기 때문에 이를 단순히 장비라고 부르기보다 HPLC 시스템이라고 표현한다. 실험실에서 펌프만 작동시키려 해도 검출기가 연결되어 있으면 해당 모듈이 정상 상태여야 전체 시스템이 안정적으로 구동된다.
주요 제조사와 시장 구조
전 세계적으로 HPLC를 제조하는 대표 기업으로는 Waters, Agilent Technologies, PerkinElmer, Thermo Scientific, Shimadzu, Jasco, Shiseido, Hitachi 등이 있다. 이 가운데 글로벌 점유율 측면에서 Waters와 Agilent Technologies가 선두권을 형성하고 있으며, 국내 제약사와 분석기관에서도 이 두 회사의 장비가 널리 사용된다. 일본계 브랜드 역시 국내 실험실에 상당수 보급되어 있다.
Waters는 Alliance라는 브랜드를 통해 2695, e2695 모델을 공급하고 있으며, Agilent는 1100 series에서 출발해 1200 series를 거쳐 1260, 1290 모델로 발전해 왔다. Infinity라는 명칭을 함께 사용하는 경우도 있다. 모델 세대가 바뀌면서 압력 허용 범위, 검출기 감도, 데이터 처리 속도 등 성능이 지속적으로 개선되었다.
소프트웨어와 모듈 연결 구조
HPLC 시스템의 실제 제어는 물리적 컨트롤 모듈이 아니라 컴퓨터 기반 소프트웨어에서 이루어진다. Waters는 Empower, Agilent는 ChemStation 소프트웨어를 대표적으로 사용한다. 사용자는 이 프로그램을 통해 펌프 유속, 그라디언트 조건, 주입량, 검출 파장 등을 설정한다.
예를 들어 Agilent 1200 series의 경우 각 모듈이 UV 검출기에 연결되고, 그 검출기에서 다시 컴퓨터로 케이블이 이어지는 구조다. 이 때문에 펌프만 단독으로 구동하려 해도 UV 검출기가 ON 상태여야 시스템이 정상 인식되는 경우가 있다. 다만 UV 검출기를 사용하지 않는 조건에서 장시간 켜두면 램프 수명이 단축될 수 있으므로, ChemStation을 통해 램프를 OFF로 설정하는 것이 장비 유지관리 측면에서 바람직하다.
실무 관점에서 본 HPLC 시스템 이해의 중요성
의약품, 화학제품, 식품, 농약 등 다양한 분야에서 HPLC는 정량 분석의 표준 장비로 자리 잡았다. 그러나 장비를 단순히 결과를 출력하는 기계로 이해하는 순간 문제가 발생한다. 압력 상승의 원인이 칼럼 막힘인지, 이동상 탈기 문제인지, 펌프 실링 마모인지 판단하려면 시스템 전체 구조를 이해하고 있어야 한다.
결국 HPLC 시스템은 여러 모듈이 유기적으로 연결된 정밀 분석 플랫폼이다. 펌프, 주입기, 칼럼, 검출기, 그리고 이를 제어하는 소프트웨어까지 모든 요소가 하나의 목적을 향해 움직인다. 이 구조를 정확히 이해하는 것이 재현성 있는 데이터 확보와 장비 수명 연장의 출발점이다.
