Sievers M9 TOC 분석기 이해와 활용 가이드

물을 다루는 연구와 산업 현장에서 총유기탄소, 즉 TOC는 언제나 중요한 기준으로 작동한다. TOC는 말 그대로 물속에 존재하는 모든 유기탄소의 양을 뜻하며, 오염도를 판단하는 핵심 지표다. Sievers M9 TOC 분석기는 이 TOC를 빠르고 정밀하게 측정하도록 설계된 장비다. 이 장비는 TC(총탄소)와 IC(무기탄소)를 각각 측정한 뒤 그 차이를 통해 TOC 값을 도출한다. 측정 방식은 막전도도 방식을 따르며, 0.03 ppb부터 50 ppm까지 넓은 범위를 다룰 수 있다. 한 번의 분석에는 약 2분이 소요된다.

실험자가 장비를 처음 켜면 메인 화면이 나타난다. 여기에는 장비 상태, 소모품 잔량, 오류 메시지가 표시된다. 화면 우측 게이지 창에서 소모품의 상태를 즉시 확인할 수 있고, 경고 메시지는 우측 상단에 나타난다. 실제 분석을 시작하려면 Setup 메뉴에서 Method를 생성해야 한다. Measurement Mode는 Grab으로 두고, 시약 주입량, Flush 시간, 반복 횟수, 거절 횟수를 설정한 뒤 저장한다. 설정이 완료되면 바이알을 포트에 꽂고 실행 버튼을 눌러 측정이 진행된다.

장비 관리에서 가장 중요한 부분 중 하나는 Flush다. M9 TOC는 장시간 사용하지 않았을 경우 반드시 세척 과정을 거쳐야 한다. 보통 8시간 이상 방치한 경우에는 초순수나 정제수를 사용해 Flush를 실행한다. Flush를 하지 않으면 측정값에 오차가 발생할 가능성이 높아진다.

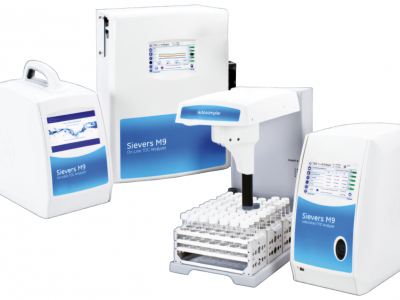

Sievers M9 TOC

시약의 주입량 역시 분석 신뢰성을 좌우한다. 권장 표를 따르는 것이 가장 안정적이다.

M9 TOC 분석기는 다섯 가지 주요 소모품을 사용한다. Acid Cartridge, Oxidizer Cartridge, UV Lamp, Sample Pump Heads, Resin Bed가 그것이다. 각 소모품은 유효기간이 정해져 있으며, 설치 시점부터 사용 가능량이 줄어든다. 예를 들어 Oxidizer Cartridge는 설치 후 3개월이 지나면 만료된다. 소모품의 상태는 Consumables 탭에서 잔량, 만료일, 남은 일수, 설치일을 확인할 수 있다.

데이터 관리 기능도 중요한데, 이 장비는 Database Backup과 Archive 기능을 제공한다. Database는 계속 축적되므로 저장 공간이 한정된 장비에서는 주기적으로 백업과 아카이브를 실행해야 한다. Archive를 실행하면 데이터, 오류 이력, 감사 기록이 압축 파일로 저장되고 장비 내부 기록은 지워진다.



SINCE 2016 COFFEEPHARM







추가 옵션인 DataGuard는 규제 준수를 위해 도입된 기능이다. 사용자 계정을 세 가지 레벨로 나눠 관리하며, 접근 권한과 전자서명, 감사 기록 추적이 가능하다. Audit Trail은 수정이나 삭제가 불가능해 데이터 무결성을 확보한다. 또한 DataPro2 소프트웨어는 Autosampler를 활용해 다수의 시료를 연속 분석할 수 있게 해준다. 이 소프트웨어는 프로토콜 생성, 데이터 저장, 자동 백업과 아카이브까지 지원한다. 전원은 Autosampler, M9 TOC, PC 순으로 켜야 원활하게 연결된다.

결국 Sievers M9 TOC 분석기를 올바르게 다루려면 장비 작동 원리를 이해하는 동시에 세심한 관리가 필요하다. Flush와 시약 주입량 조절, 소모품 교체, 데이터 백업은 단순한 옵션이 아니라 신뢰성 있는 결과를 보장하는 필수 조건이다. TOC 측정은 단순히 숫자를 확인하는 절차가 아니라, 물의 질과 안전성을 책임지는 중요한 과정이므로, 실험자는 장비의 기능과 관리 요건을 정확히 숙지하고 사용해야 한다.



SINCE 2025 QCLAB











Sievers M9 TOC 메뉴얼 요약본.pdf

3.96MB
