GMP 가이드라인으로 정리하는 부피유리기구(뷰렛 등) 관리 기준 핵심 요약

현장에서 분석값이 흔들리는 원인을 추적하다 보면 결국 가장 기본적인 지점으로 돌아오게 된다. 바로 유리기구의 체적 정확도다. 뷰렛이나 피펫, 메스플라스크 같은 장비는 단순히 액체를 담는 도구가 아니라, 결과값 자체를 결정짓는 기준 장비다. 이 문서는 그런 관점에서 작성된 SOP이며, 단순 절차가 아니라 품질 신뢰성을 확보하기 위한 구조라고 보는 것이 맞다.

처음 이 절차가 필요한 이유를 보면 명확하다. 유리기구는 제조사에서 공차를 가지고 생산되지만, 운송 과정이나 사용 환경, 세척 상태에 따라 실제 체적이 달라질 수 있다. 결국 품질관리 실험실에서는 명목 용량이 아니라 실제 용량을 기준으로 관리해야 한다. 이 SOP의 핵심 목적은 바로 이 지점이다. nominal volume과 실제 volume의 차이를 정량적으로 확인하고 허용오차 내에 있는지 검증하는 것.

적용 범위는 명확하다. 뷰렛, 피펫, 메스플라스크와 같은 체적 계량 유리기구 전체다. 여기서 중요한 포인트는 단순히 사용하는 것이 아니라 QC 시험에 사용되는 모든 기구라는 점이다. 즉, 결과 데이터에 직접 영향을 주는 모든 장비는 교정 대상이다.

실무 흐름을 보면 가장 먼저 나오는 것은 세척이다. 이 부분을 가볍게 보면 안 된다. 유리 표면에 남아있는 grease는 물의 젖음성을 바꿔버리고, 결국 meniscus 형성에 영향을 준다. 이건 단순 오염이 아니라 측정 오류로 이어진다. 그래서 grease-free 상태 확보는 교정의 출발점이다.

그 다음 단계에서 중요한 것은 온도다. 유리기구와 물을 동일한 실온에서 1시간 이상 안정화시키는 이유는 밀도 때문이다. 물의 밀도는 온도에 따라 변하고, 이 SOP에서는 Annexure의 Z factor를 사용해 g을 mL로 변환한다. 즉, 온도가 맞지 않으면 계산 자체가 틀어진다.











QCLAB High Precision Laboratory Control

Micropipette Pen

실험실의 정밀한 감각을
일상 필기 경험으로 확장하다

디자인 특허등록 Made in Korea

2026.07 Launch 예정

사전예약 바로가기









반응형





SINCE 2025 QCLAB









실제 교정의 핵심은 무게 기반 접근이다. wt/wt 방식으로 측정한 뒤 이를 체적으로 환산하는 구조다. 이 방식이 중요한 이유는 부피 측정보다 질량 측정이 훨씬 정확하기 때문이다. 이 과정은 다음 개념으로 정리된다.

V=W×ZV = W \times ZV=W×Z

여기서 V는 실제 부피, W는 측정된 물의 질량, Z는 온도별 보정계수다. 결국 모든 교정은 이 하나의 식으로 귀결된다. 문제는 이 값이 공차 범위 내에 들어오는지 여부다.

메스플라스크의 경우 흐름은 단순하다. 건조 중량 측정 후 물을 표시선까지 채우고 다시 무게를 측정한다. 여기서 중요한 건 meniscus 정렬이다. 눈높이를 맞추지 않으면 ±0.05 mL 수준 오차는 쉽게 발생한다. 특히 100 mL 이하에서는 이 오차가 전체 허용범위를 넘어설 수 있다.



피펫은 조금 더 까다롭다. 액체를 흘려보낼 때 벽면에 접촉시키는 이유는 잔류액 때문이다. 공기 중에서 떨어뜨리면 일부 액적이 팁에 남아 실제 방출량이 줄어든다. 그래서 vessel 벽면을 따라 흘려보내는 방식이 표준이다.

뷰렛은 또 다른 변수들이 있다. 공기방울 제거가 핵심이다. stopcock 내부에 남아 있는 air bubble은 실제 방출량을 왜곡한다. 그리고 tip이 용기 벽에 닿지 않도록 하는 이유는 모세관 현상 때문이다. 이 역시 체적 오차로 이어진다.

입고 관리 부분도 중요한데, 단순 기록이 아니라 traceability 확보다. 언제, 어디서, 어떤 로트로 들어왔는지 기록하고, 교정 결과에 따라 승인 또는 폐기 결정까지 이어진다. 여기서 불합격품을 즉시 파기하도록 한 부분은 품질 리스크 차단을 위한 조치다.

허용오차 기준은 Annexure에 명확히 정의되어 있다. Class A와 Class B의 차이는 단순 등급이 아니라 사용 목적에 따른 정밀도 요구사항이다. 예를 들어 100 mL 메스플라스크 기준으로 Class A는 ±0.06 mL지만 Class B는 ±0.15 mL다. 분석 정확도가 중요한 시험에서는 반드시 Class A를 사용해야 하는 이유다.

결론적으로 이 SOP는 단순한 교정 절차가 아니라, 데이터 신뢰성을 확보하기 위한 최소한의 기준이다. 유리기구 하나의 오차가 전체 분석 결과를 바꿀 수 있기 때문에, 이 과정을 생략하거나 형식적으로 수행하는 순간 QC 시스템 전체가 무너질 수 있다.

현장에서 이 문서를 적용할 때 핵심은 세 가지다. 세척 상태, 온도 안정화, 그리고 질량 기반 정확 측정. 이 세 가지가 제대로 지켜지면 대부분의 교정 오류는 사라진다.

ANNEXURE-I

Q. C. Department

 TESTING OF VOLUMETRIC INSTRUMENTS

FACTOR "Z" [ml/g]



	Medium atmospheric pressure range 1000 to 1020 hPa
Testing Temperature [oc]	Type of glass
	Duran® Z [ml/g]	AR-Glas ® Z [ml/g]
15	1.00202	1.00211
15.5	1.00209	1.00217
16	1.00216	1.00223
16.5	1.00224	1.00230
17	1.00232	1.00237
17.5	1.00240	1.00245
18	1.00248	1.00252
18.5	1.00257	1.00260
19	1.00266	1.00268
19.5	1.00275	1.00277
20	1.00285	1.00285
20.5	1.00295	1.00294
21.0	1.00305	1.00303
21.5	1.00316	1.00313
22	1.00323	1.00320
22.5	1.00337	1.00333
23	1.00348	1.00343
23.5	1.00360	1.00354
24	1.00371	1.00364
24.5	1.00383	1.00375
25	1.00395	1.00386
25.5	1.00408	1.00398
26	1.00420	1.00410
26.5	1.00433	1.00422
27	1.00446	1.00434
27.5	1.00459	1.00447
28	1.00473	1.00459
28.5	1.00487	1.00472
29	1.00501	1.00485
29.5	1.00515	1.00499
30	1.00529	1.00512



VOLUMETRIC FLASKS: IS  915:1975
Nominal capacity, ml	5	10	25	50	100	250	500	1000
Tolerance,  ± ml
Class  A	0.02	0.02	0.03	0.04	0.06	0.1	0.15	0.2
Class  B	0.04	0.04	0.06	0.08	0.15	0.2	0.3	0.8
ONE-MARK PIPETTES : IS 1117:1975
Nominal capacity, ml	1	2	5	10	20	25	50	100
Tolerance,  ± ml
Class  A	0.01	0.01	0.02	0.02	0.03	0.03	0.04	0.06
Class  B	0.02	0.02	0.03	0.04	0.05	0.06	0.08	0.12
GRADUATED PIPETTES: IS 4162:1967
Nominal capacity, ml	1	2	5	10	25
Subdivision, ml	0.01	0.02	0.05	0.10	0.2
Tolerance,  ± ml
Class  A	0.006	0.01	0.03	0.05	0.1
Class  B	0.02	0.06	0.10	0.15
BURETTES: IS 1997:1967
Nominal capacity, ml	10	25	50	100
Subdivision, ml	0.05	0.05	0.1	0.1
Tolerance,  ± ml
Class  A	0.01	0.03	0.05	0.1
Class  B	0.02	0.06	0.1	0.2



Calibration passed (within tolerance limits)

Calibration not passed (Out of  tolerance  limits)

Date :                                       Analyst    __________        Checked by _________

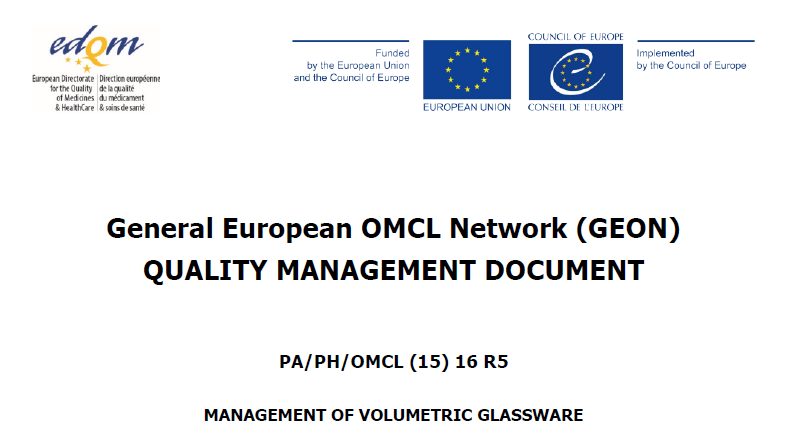

Management of Volumetric Glassware



실험실에서 사용하는 부피유리기구는 단순 소모품처럼 보이지만, 실제로는 분석 결과의 신뢰도를 좌우하는 측정 장비다. 이 관점에서 OMCL EDQM 가이드라인은 매우 명확한 방향을 제시한다. 핵심은 하나다. 정확도를 유지하기 위해 교정, 검증, 세척을 지속적으로 관리하라는 것이다. 단순히 구매해서 사용하는 개념이 아니라, 상태를 유지하고 증명해야 하는 대상이라는 점이 가장 중요한 메시지다.

이 문서는 유럽 OMCL 네트워크 소속 실험실을 위한 품질 기준 문서지만, 구조 자체가 ISO 기반이기 때문에 일반 QC 실험실에도 그대로 적용 가능한 수준이다. 특히 ISO/IEC 17025:2017 요구사항과 연결되어 있다는 점에서, 시험 결과의 추적성과 재현성을 확보하려는 모든 조직에 의미가 있다.

적용 대상은 명확하다. 메스플라스크, 피펫, 뷰렛과 같은 체적 측정 기구가 중심이며, 필요에 따라 메스실린더까지 포함된다. 이 기구들은 단순 보관 대상이 아니라 사용 전 상태 확인이 필수다. 인증서 확인과 육안 점검이 기본 조건으로 제시되는 이유도 여기에 있다.

핵심 원칙을 보면 방향이 더 선명해진다. Class A 또는 AS 등급 유리기구는 대부분의 정량 분석에 적합하다고 판단하지만, 이것이 곧 무조건 신뢰를 의미하지는 않는다. 제조사에서 제공하는 배치 교정증명서가 기본이지만, 실험실 상황에 따라 개별 교정을 수행할지 여부는 자체 평가에 따라 결정해야 한다. 즉, 책임은 제조사가 아니라 사용자에게 있다.

관리 요구사항은 실무적으로 매우 중요한 부분이다. 단순히 교정을 하라는 수준이 아니라, 어떤 기준으로 관리할 것인지까지 요구한다. 우선 교정 필요성을 스스로 식별해야 한다. 모든 기구를 동일하게 관리하는 것이 아니라, 분석 영향도를 기준으로 우선순위를 정해야 한다는 의미다. 그리고 최초 사용 전 교정을 통해 baseline을 확보해야 하며, 사용 중에는 정기적인 육안 점검을 통해 손상 여부를 확인해야 한다. 이 과정은 형식적인 점검이 아니라 균열, 마모, 눈금 손상 같은 실제 오류 요인을 제거하기 위한 것이다.

세척 관리 부분은 특히 강조되는 영역이다. 단순히 깨끗하게 씻는 수준이 아니라, 세척 자체가 기구 상태를 변화시키지 않는지까지 확인해야 한다. 잘못된 세척은 오히려 표면 특성을 바꿔 체적 오차를 유발할 수 있기 때문이다. 그래서 세척 방법, 보관 방식, 기구 구분 보관까지 절차화하는 것을 요구한다.

교정과 검증에 대한 접근도 실무적이다. 교정 주기는 고정된 규정이 아니라 기구 특성, 사용 빈도, 과거 데이터에 따라 실험실이 결정한다. 초기 기준이 없으면 연 1회를 시작점으로 설정할 수 있다. 특히 뷰렛처럼 직접 결과를 생성하는 기구는 더 엄격하게 관리해야 하며, 재교정 또는 교체 기준을 명확히 가져가는 것이 중요하다.

검증 방법은 대부분 중량법 기반이다. 물의 질량을 측정하고 이를 체적으로 환산하는 방식인데, 이는 가장 신뢰성이 높은 방법 중 하나다. 결국 모든 교정의 본질은 질량을 기준으로 체적을 재해석하는 과정이다.

세척 검증은 한 단계 더 나아간 개념이다. 세척이 제대로 되었는지를 데이터로 증명해야 한다. 필요에 따라 TOC, 전도도, 블랭크 시험 등을 활용하며, 최악 조건에서도 잔류물이 검출되지 않아야 한다. 특히 API 잔류가 없어야 한다는 기준은 단순 청결이 아니라 교차오염 방지까지 포함하는 개념이다.

전체 내용을 하나로 정리하면 명확해진다. 부피유리기구는 구매로 끝나는 장비가 아니라, 교정 상태, 손상 여부, 세척 적합성을 지속적으로 관리해야 하는 품질 시스템의 일부다. 특히 적정, 함량 시험처럼 정량 결과에 직접 영향을 주는 시험에서는 이 관리 수준이 결과 신뢰도를 결정한다.

결국 이 가이드라인이 말하는 방향은 단순하다. 정확한 데이터를 얻고 싶다면, 그 데이터를 만드는 도구부터 검증하라는 것이다. 이 기본 원칙을 놓치지 않는 것이 QC 실무의 핵심이다.



Management of Volumetric Glassware.pdf

0.12MB

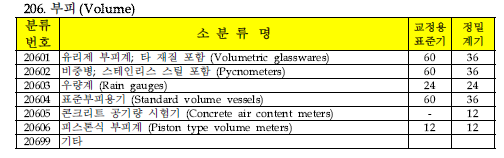

KOLAS-G-008 교정대상 및 주기설정을 위한 지침(국가기술표준원 고시 제2021-0091호)(2021.4.8.) (1).pdf
