HPLC 시스템을 이해하는 일은 단순히 장비를 다루는 수준을 넘어, 분석 결과의 신뢰성과 재현성을 확보하는 출발점이 된다. 제약 품질관리 현장이나 연구소에서 HPLC를 운용하는 분석자라면, 각 구성요소가 어떤 순서로 연결되어 있고 왜 그렇게 설계되었는지 정확히 이해해야 한다. 시스템은 이동상 저장부에서 시작해 검출기와 데이터 처리까지 하나의 유기적인 흐름을 형성한다. 이 흐름을 따라가며 핵심 구조를 정리해본다.
이동상 용매선반과 Inlet Filter의 의미
필터 세척은 일반적으로 물, 메탄올, 질산 순으로 초음파 세척을 진행하며, 압력 상승이나 펌프 소음이 지속될 경우 교체가 바람직하다. 이 단계에서 bubble이 유입되면 이후 모든 구성요소에 영향을 미친다.
탈기장치의 작동 원리와 중요성
이동상에는 용존가스가 포함되어 있다. 이를 제거하지 않으면 압력 변동, baseline 흔들림, 재현성 저하가 발생한다. 과거에는 sonication이나 헬륨 퍼징을 사용했지만, 현재는 대부분 online degasser가 기본 장착되어 있다.
탈기 방식은 멤브레인 양쪽에 진공을 형성해 기체를 제거하는 구조다. 진공이 유지되면 펌프는 멈추고, 진공이 낮아지면 다시 작동한다. 이때 발생하는 소음은 분석 펌프와 구분된다. 실무에서는 이 차이를 체감적으로 인지하는 것이 중요하다.
degasser 통과 후 라인에 bubble이 존재하면 purge valve를 열어 제거해야 한다. 이 조작을 소홀히 하면 칼럼 압력 이상으로 이어질 수 있다.
펌프의 구조와 선택 기준

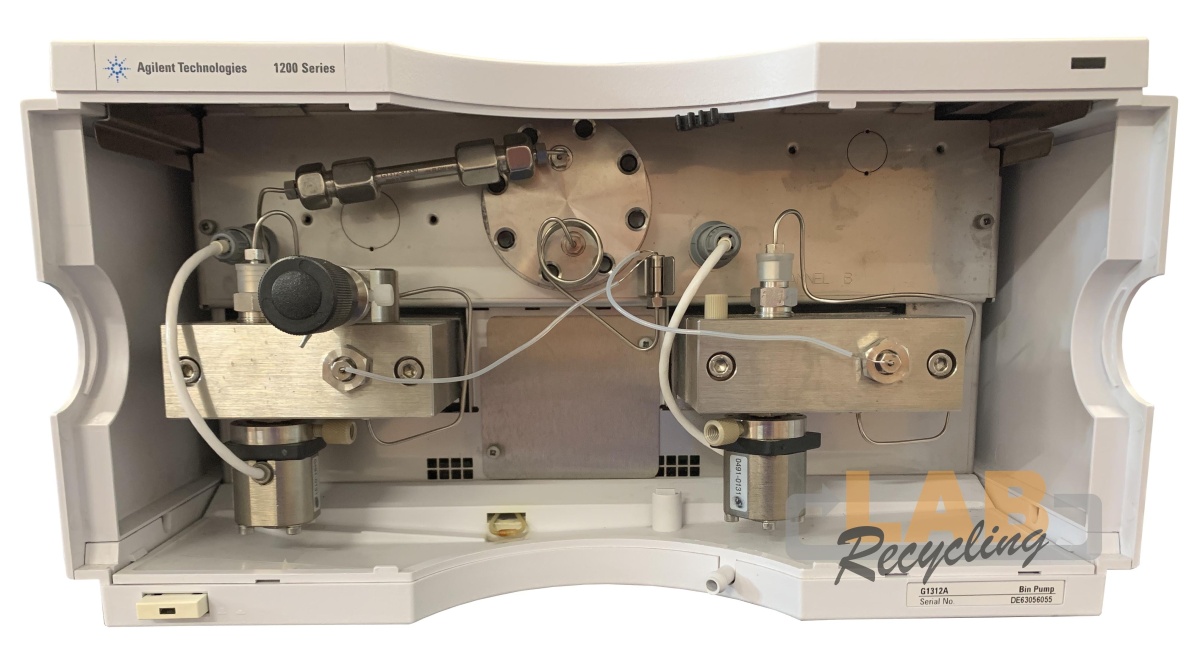

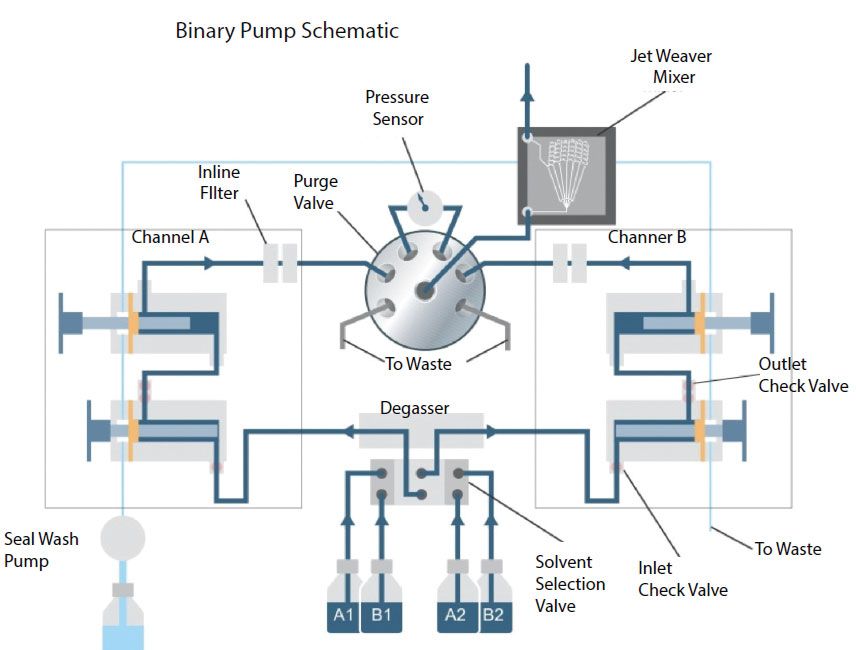

펌프는 일정한 유속으로 이동상을 보내는 핵심 장치다. 일반 분석에서는 4채널을 혼합하는 quaternary pump가 널리 사용된다. 반면 binary pump는 두 개의 독립 펌프가 혼합기로 연결되는 구조로, preparative 분석에서 자주 활용된다.
품질관리 환경에서는 다양한 조성의 이동상을 사용하는 경우가 많아 quaternary 구조가 실용적이다. 유속, 입자 크기, 칼럼 길이에 따라 압력은 크게 변동하므로 펌프의 안정성은 데이터 신뢰성과 직결된다.
자동시료주입기와 Rheodyne 구조
현대 HPLC는 autosampler를 통해 수백 개 시료를 자동 분석한다. 소프트웨어에서 sequence를 설정하면 gripper arm이 지정된 위치의 바이알을 집어 주입한다. 위치 입력 오류는 전혀 다른 시료 분석으로 이어지므로 관리가 중요하다.
기본 원리는 Rheodyne 6-port valve 구조다. loop에 채워진 정량 부피만 칼럼으로 전달되고, 나머지는 배출된다. 이 구조를 이해하면 주입 재현성과 carry-over 문제를 체계적으로 관리할 수 있다.
칼럼의 구조와 선택

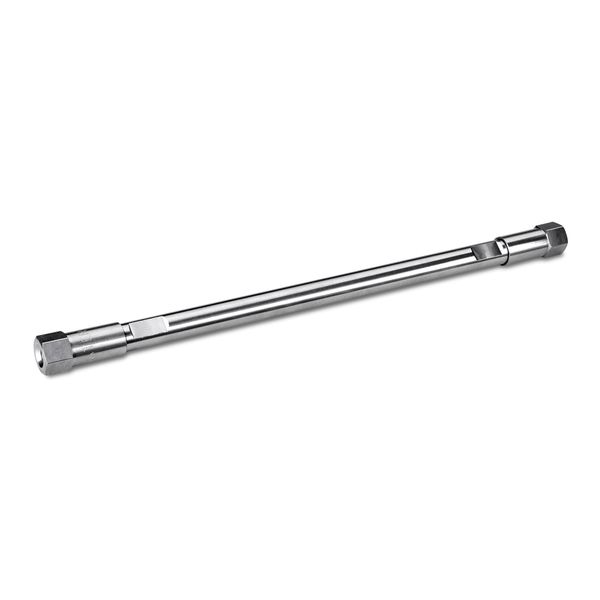

칼럼은 분리의 핵심이다. 대부분 역상분석에서는 C18이 사용된다. 실리카 표면에 octadecyl기가 결합된 구조로 비극성 고정상에 해당한다. 길이, 내경, 입자 크기, pore size에 따라 성능이 달라진다.
제조사로는 Waters, Agilent, Thermo Fisher Scientific, Phenomenex 등이 있다. 칼럼 구매 시 certificate의 이론단수, 분리도, tailing factor, shipping solvent 정보를 반드시 확인해야 한다.
칼럼 규격은 길이 ±70%, 내경 ±25% 범위 내 조정 가능하며, 입자 크기는 더 작은 쪽으로만 변경 가능하다. matrix가 복잡한 경우 guard column을 연결해 본 칼럼을 보호한다.
칼럼오븐과 온도 관리
온도 변화는 retention time 변동으로 이어진다. 특히 여름과 겨울의 실내 온도 차이는 2~5분 이상의 RT 변화를 만들 수 있다. column oven은 이를 보정한다. 내부 가온 방식과 이동상 가온 방식이 있으며 제조사별 설계 차이가 존재한다. 품질관리 환경에서는 거의 필수 장치다.
시스템 압력과 변수 관계
일반 분석 압력은 100~200 bar 수준이다. 유속 증가, 입자 크기 감소, 칼럼 길이 증가, 내경 감소, 수상 비율 증가, 메탄올 사용 시 압력이 상승한다. 최대 압력 초과 시 시스템은 자동 정지한다. 이는 칼럼과 펌프를 보호하는 안전장치다.
압력 단위는 bar, psi 등이 사용되며 약 100 bar는 1450 psi에 해당한다.
검출기와 데이터 시스템
검출기는 분리된 물질을 신호로 변환한다. 가장 일반적인 방식은 UV 검출이다. 단일 파장 검출은 VWD, 다중 파장 검출은 DAD 또는 PDA가 사용된다. 형광, 굴절률, ECD, ELSD 등 다양한 검출기가 존재한다.
데이터 처리는 소프트웨어가 담당한다. 대표적으로 ChemStation과 Empower가 있다. 신호는 크로마토그램으로 변환되고, 면적 계산을 통해 정량이 이루어진다.
HPLC 시스템은 단순한 장비 조합이 아니다. 이동상 준비에서 탈기, 펌프 혼합, 정량 주입, 칼럼 분리, 압력 관리, 검출, 데이터 처리까지 하나의 논리적 흐름을 형성한다. 각 요소의 역할과 상호작용을 이해할 때 분석자는 문제 발생 시 원인을 체계적으로 추적할 수 있다. 장비 운용은 숙련으로 해결되지만, 시스템 구조 이해는 분석의 깊이를 결정한다.
