요꼬가와 SR10000 기록계 오퍼레이션 가이드



아직까지 품질관리 실험실에 많이 사용하는 기록계이다. 요즘엔 디지털로 사용하지만 품질관리에서 온습도 기록은 아주 중요하므로 매뉴얼을 숙지하는건 중요하다.

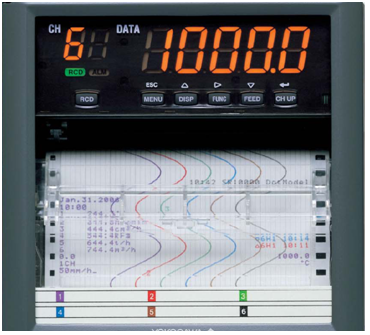

온도, 습도 등 기록관리를 위해 사용하고 있는 recorder.

사용한지 오래된 전통적인 방법이 chart paper 방식입니다.

종이만 갈아 끼우면 되기 때문에 쉽다고 생각하지만 다음과 같이 관리하면 좋습니다.

​

1. 종이를 갈아 끼울 때는 잘 펴서

종이는 아래 링크와 같이 한쪽을 잡고 흔들어서 공기가 chart paper 사이로 들어가게 해 주세요ㅣ

https://www.youtube.com/watch?v=EYVh69zEmu4



또한, paper 이동홈에 잘 끼워 주세요.

​

잘 못 끼우면 종이가 말려서 그래프가 안 그려지거나 plotter pen 으로 periodic print 할 때 깨집니다.

​

2. Pen 과 소모품을 주기적으로 교체

Recorder pen 은 빨간색, 파란색 등이며 흐려지면 교체하시고

Plotter pen은 보라색으로 주기적으로 값을 print 합니다.

주기적인 인쇄가 되지 않거나 흐려지면 교환해 주세요.

​

아래 사진과 같이 오래된 것을 빼 주시고 끼워 주시면 됩니다.



​

​

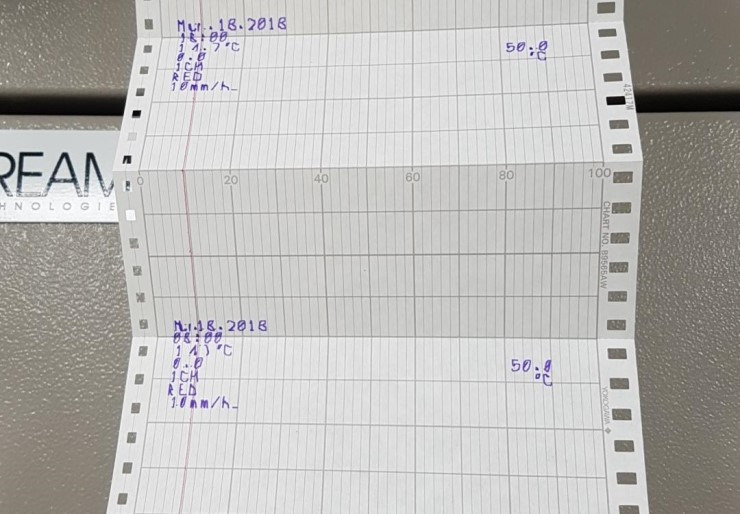

3. Plotter pen 의 확인 방법

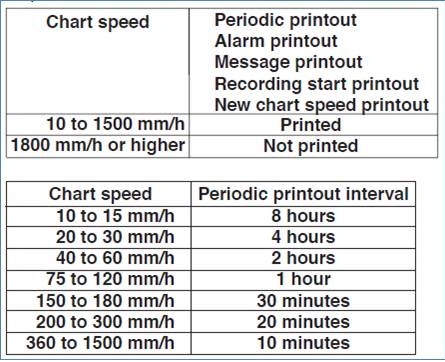

Chart speed 에 따라 길게는 8시간 부터 짧게는 10분까지 주기적으로 프린트 합니다.

​

설정된 시간까지 기다리지 않고 바로 확인하는 방법은 manual print 입니다.​

‘FUNC’ 를누르고 선택하여 수행하면 됩니다.





[출처] Yokogawa paper recorder 의 관리 SR-10000|작성자 장비 친구





---
