마이크로피펫 볼펜 디자인 목업 진행 기록, 구조 분할 위치와 전체 균형을 확인하는 과정

마이크로피펫 볼펜 목업을 진행하게 된 이유

제품 개발 과정에서 목업 작업은 단순한 디자인 확인 단계가 아니다. 실제 생산 이전에 구조적인 문제를 발견하고 수정할 수 있는 중요한 검증 과정이다. 특히 금형 제작이 필요한 제품이라면 이 단계의 중요성은 더욱 커진다. 금형 제작 이후에는 설계를 수정하는 것이 쉽지 않기 때문이다.

마이크로피펫 볼펜 개발 과정에서도 같은 상황이 발생했다. 처음에는 실험실 장비인 마이크로피펫을 모티브로 한 볼펜이라는 아이디어에서 출발했지만, 실제 제품으로 구현하려면 구조적인 부분을 하나씩 검증해야 했다. CAD 설계와 3D 모델링만으로는 실제 사용감을 완전히 확인하기 어렵기 때문이다.

그래서 진행한 것이 바로 디자인 목업 작업이다. 이번 목업의 핵심 목적은 크게 두 가지였다. 하나는 볼펜 구조를 하단에서 분리할지, 아니면 중간에서 분리할지 결정하는 것이었고, 또 하나는 전체적인 디자인 비율과 균형을 실제 형태로 확인하는 것이었다.







볼펜 구조를 하단 분리로 할지 중간 분리로 할지 확인

볼펜을 설계할 때 반드시 결정해야 하는 요소 중 하나가 분리 구조다. 일반적인 볼펜은 대부분 하단에서 분리되는 구조를 가지고 있다. 심을 교체하기 쉽고 구조가 단순하기 때문이다.

하지만 마이크로피펫 형태를 그대로 적용하면 단순히 하단 분리 구조로 만드는 것이 항상 좋은 선택은 아니다. 실제 마이크로피펫 장비를 보면 상단 노브, 중앙 바디, 하단 노즐이라는 세 가지 큰 구조로 이루어져 있다. 이 구조를 볼펜 디자인에 적용할 경우 분리 위치에 따라 제품의 완성도가 달라질 수 있다.

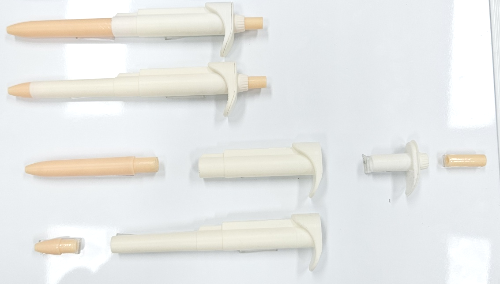

그래서 이번 목업에서는 두 가지 방식의 구조를 비교했다.

첫 번째는 하단 분리 구조다. 노즐 아래쪽에서 볼펜이 분리되는 방식이다. 내부 구조는 비교적 단순하게 설계할 수 있고 일반적인 볼펜 구조와 유사하기 때문에 생산 안정성이 높은 편이다. 다만 외형적으로 보면 분리선이 노즐 근처에 위치하기 때문에 디자인 흐름이 약간 끊어질 수 있다.

두 번째는 중간 분리 구조다. 바디 중앙 부분에서 나사산을 이용해 분리되는 방식이다. 이 구조는 외형적으로 훨씬 자연스럽다. 실제 마이크로피펫 장비의 구조와도 유사한 느낌을 주기 때문이다. 하지만 내부 설계는 조금 더 복잡해진다. 회전 기어, 스프링, 심 구조까지 함께 고려해야 하기 때문이다.

목업을 통해 실제 형태를 확인해보면서 어느 구조가 디자인적으로 자연스럽고 사용자 경험 측면에서도 안정적인지 비교하는 작업이 진행되었다.

전체 디자인 비율과 균형 확인

마이크로피펫 볼펜에서 또 하나 중요한 요소는 전체적인 비율이다. 실제 실험실에서 사용하는 마이크로피펫은 길이와 직경의 비율이 일반 볼펜과 다르다. 그대로 축소하면 필기구로 사용할 때 균형이 어색해질 가능성이 있다.

그래서 목업 단계에서는 단순히 외형만 보는 것이 아니라 실제 사용성을 고려한 균형을 함께 확인했다.

확인한 주요 요소는 다음과 같다.

전체 길이 비율
노즐 길이와 바디 길이의 균형
상단 노브 크기
클립 위치
손으로 잡았을 때의 무게 중심

특히 무게 중심은 매우 중요한 요소였다. 볼펜은 손으로 잡고 필기를 하는 도구이기 때문에 앞쪽이 너무 무겁거나 뒤쪽이 길어지면 사용성이 떨어진다.

목업을 통해 확인해 보니 실제 마이크로피펫 비율을 그대로 적용하는 것보다 일부 길이와 직경을 조정하는 것이 필기 도구로서의 균형을 맞추는 데 더 적합했다. 이 과정에서 몇 차례 디자인 수정이 이루어졌다.











QCLAB High Precision Laboratory Control

Micropipette Pen

실험실의 정밀한 감각을
일상 필기 경험으로 확장하다

디자인 특허등록 Made in Korea

2026.07 Launch 예정

사전예약 바로가기









반응형





SINCE 2025 QCLAB









화면 속 디자인과 실제 제품 사이의 차이

이번 목업 작업을 진행하면서 느낀 점 중 하나는 화면 속 디자인과 실제 제품 사이에는 생각보다 큰 차이가 존재한다는 사실이었다.

CAD 설계나 3D 렌더링에서는 완벽해 보이던 구조도 실제로 손에 들었을 때는 전혀 다른 느낌을 줄 수 있다. 특히 볼펜처럼 일상적으로 사용하는 도구는 작은 차이가 사용 경험을 크게 바꾼다.

그래서 목업은 단순히 외형을 확인하는 단계가 아니라 제품의 현실성을 검증하는 과정이라고 볼 수 있다. 구조 분할 위치, 나사산 위치, 무게 중심, 디자인 균형 등 다양한 요소가 이 단계에서 조정된다.

제품 개발 과정에서 목업이 가지는 의미

제품 개발은 아이디어에서 시작하지만 실제 제품으로 완성되기까지는 여러 단계의 검증 과정이 필요하다. 목업 작업은 그 과정에서 매우 중요한 역할을 한다.

특히 사출 금형을 제작해야 하는 제품이라면 목업 단계에서 최대한 많은 문제를 발견하고 수정하는 것이 중요하다. 금형 제작 이후에는 설계 변경이 어렵고 비용도 크게 증가하기 때문이다.

마이크로피펫 볼펜 역시 처음에는 비교적 단순한 굿즈 아이디어로 시작했지만, 실제 제작 과정에서는 구조 설계와 디자인 균형이라는 현실적인 문제를 하나씩 해결해야 했다.

이번 목업 작업은 그 과정의 중요한 첫 단계였다. 볼펜을 어디에서 분리할 것인지, 전체적인 디자인 비율이 적절한지, 실제 사용성이 유지되는지 확인하는 과정이었다. 이러한 검증 과정을 거쳐야만 하나의 아이디어가 실제 제품으로 완성될 수 있다.
